Экран касания 4 проводов сопротивляющийся, панель экрана касания 19 дюймов для монитора POS

4 экран касания экрана касания 19inch провода сопротивляющийся lcd сопротивляющийся для монитора POS

Как делает сопротивляющийся экран касания работа?
В простые термины, сопротивляющийся экран касания касани-чувствительный дисплей компьютера который отвечает путем придавать давление. Когда контакт сделан к поверхности сенсорного экрана, эти 2 листа отжаты совместно. Каждый лист имеет горизонтальные и вертикальные линии которые регистрируют точное положение касания.

Воспринимая процесс как ниже.

Воспринимая отростчатое напряжение тока наведено между электродом X1 и X2 на верхнем листе. После этого, там будут сформированы на верхнем листе равностепенное распределение которое параллельно к X1 и X2.

Высказывать предположение о том, что электрод X1 0V (земное), тогда наводит 5V к электроду X2. Если касана центральная точка между правыми и левыми электродами, то 2.5V было бы измерено нижним листом. Если пункт 1/5 далеко от X1 (4/5 далеко от X2) касан, то 1V было бы измерено нижним листом. Координированный пункт x обнаружен таким образом.

После обнаруживать координированный пункт в x направлении, напряжение тока наведено между электродом Y1 и Y2 на нижнем листе. Пункт между Y1 и Y2 (координатой y) был бы измерен верхним листом, как раз тем же самым способом, что координата x в разделе 1-2.

Как набор раздела 1, повторены 3, x и пункты y координированные касанных положений держат быть обнаруженным.

Там структурная разница между 4 5 провода технологиями провода и?

Как раз такое же как сетноая-аналогов технология 4 проводов сопротивляющаяся, сетноой-аналогов датчик 5 проводов сопротивляющийся состоит из верхних и нижних листов которыми смотрите на один другого с зазором между. Не похож на технологию провода аналога 4 сопротивляющуюся, электроды помещены на 4 углах нижнего листа в технологии провода аналога 5. Воспринимая процесс как ниже

Основная особенность

• Высокое точное

• Давление - чувствительное

• Консервная банка отвечает любому входному устройству
• Короткое время на ответ
• Компактный размер для легкой интеграции
• Изготовление на заказ доступное


Спецификация продукта

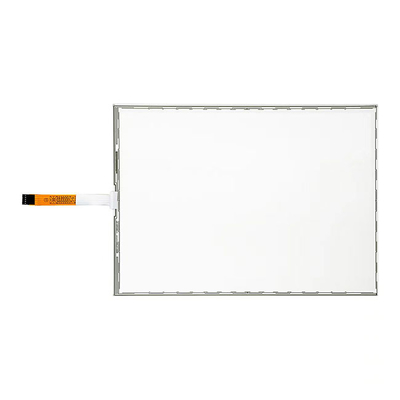

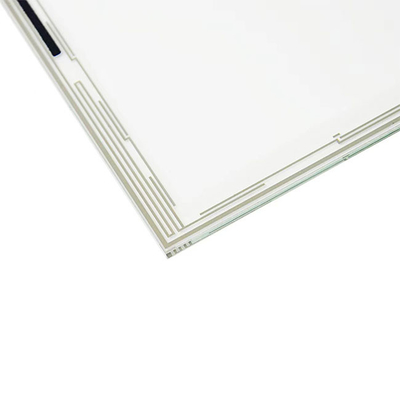

Изображение продукта

Технический чертеж
