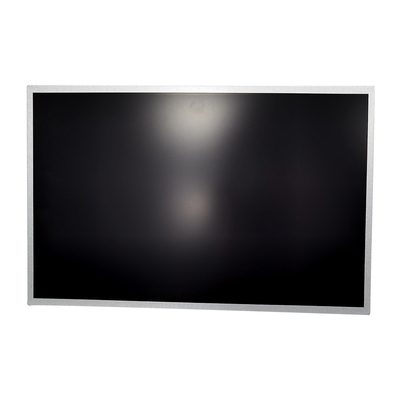

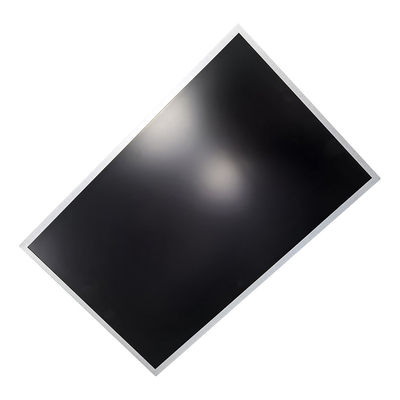

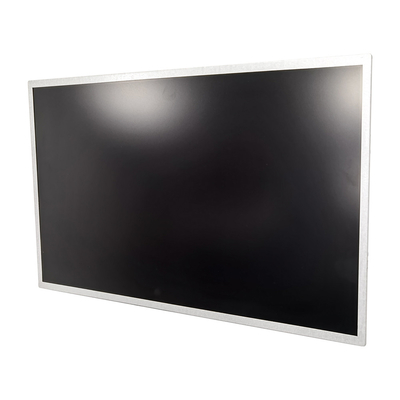

18,5 экран панели СИД LVDS WXGA 1366*768 IPS LCD штырей дюйма 30 нормальный
ОБЗОР
CJV185BJ1-LE1 18,5» жидкокристаллический дисплей TFT модуль с WLED освещает блок и 30 штырей контржурным светом 1ch-LVDS
интерфейс. Этот модуль поддерживает формат 1366 x 768 HDTV и может показать цвета до 16.7M (бит 8).
модуль конвертера для Backlight не построен внутри.
ОСОБЕННОСТИ
? Высокая яркость (250 nits)
? Сверхконтрастный коэффициент (3000? 1)
? Время быстрой реакции (серый цвет к серой госпоже среднего 9,0)
? Сатурация высокого цвета (NTSC 72%)
? Разрешение пикселы HDTV (1366 x 768), истинный формат HDTV
? Режим DE (данные позволяют) единственный
? Интерфейс LVDS (сигнализировать низшего напряжения дифференциальный)
? Оптимизированное время на ответ для частоты кадров 60 Hz
? Ультра широкий угол наблюдения: Супер технология MVA
? Соответствие RoHS.
ОБЩИЕ СПЕЦИФИКАЦИИ
|
Деталь
|
Спецификация
|
Блок
|
|
Активная область
|
409,8 (h) x 230,4 (v)
|
mm
|
|
Шатон OpeningArea
|
413,4 (h) x 234,0 (v)
|
mm
|
|
Элемент водителя
|
матрица -si TFT активная
|
|
|
Номер пиксела
|
1366x R.G.B.x 768
|
пиксел
|
|
Тангаж пиксела (под пиксел)
|
0,1 (h) x 0,3 (v)
|
mm
|
|
Расположение пиксела
|
Нашивка RGB вертикальная
|
|
|
Расход энергии
|
14.89W (максимальное) [клетка 4.89W (максимальное) + ГОЛУБОЕ 10.00W (ось.)
|
Ватт
|
|
Цвета дисплея
|
16.7M
|
цвет
|
|
Режим деятельности дисплея
|
Transmissive режим/нормально черный
|
|
|
Поверхностное покрытие
|
Покрытие Анти--слепимости (помох 1,0%), трудное покрытие (3H)
|
|
МЕХАНИЧЕСКИЕ СПЕЦИФИКАЦИИ
| Деталь |
MIN. |
Тип. |
Максимальный. |
Блок |
| Размер модуля |
Горизонтальный (h) |
429,87 |
430,37 |
430,87 |
mm |
| Вертикаль (v) |
254,1 |
254,6 |
255,1 |
mm |
| Глубина (d) |
9,5 |
10,5 |
11,5 |
mm |
| Вес |
1170 |
1230 |
1290 |
g |
АБСОЛЮТНЫЕ ОЦЕНКИ ОКРУЖАЮЩЕЙ СРЕДЫ
| Деталь |
Символ |
Значение |
Блок |
| MIN. |
Максимальный. |
| Температура хранения |
TST |
-20 |
60 |
C |
| perating температура окружающей среды |
ВЕРХНЯЯ ЧАСТЬ |
0 |
50 |
ПК |
| Сотрясите (неуправляемый) |
SNOP |
|
50 |
G |
| Вибрация (неуправляемая) |
VNOP |
|
1 |
G |
Заметьте (1) температуру и ряд относительной влажности показан в диаграмме ниже.
() RH 90% максимальный (животики? ºC 40).
температура влажного шарика (b) должна быть ºC 39 максимальным (животики > ºC 40).
(c) отсутствие конденсации.
Примечание (2) максимальная рабочая температура основано на условии испытаний что температура поверхности
область показа более менее чем или равный к ºC 65 с модулем LCD самостоятельно в контрол температуры камере.
Термальное управление должно быть рассмотрены, что в дизайне конечного продукта предотвратило температуру поверхности
области показа от быть ºC сверх 65. Ряд рабочей температуры может ухудшить в случае
неправильное термальное управление в дизайне конечного продукта.
Госпожа 11, половинная волна синуса, 1 время примечания (3) на ± x, ± y, ± Z.
Примечание (4) 10 | 200 Hz, 30 минут, 1 время каждое x, y, Z.
Примечание (5) на испытывая вибрации и ударе, приспособление в удержании модуля должно быть трудно и твердо достаточно так, что
модуль не был бы переплетен или не был бы согнут приспособлением.
Установка измерения:
Модуль LCD должен быть стабилизирован на, который дали температуре на 1 час для избежания резкого
изменение температуры во время измерять. Стабилизировать яркость, измерение
быть исполнено после того как освещать осветите контржурным светом на 1 час в windless комнате.
