Подробная информация о продукте:
|
Размер экрана: | 21,5" | Угол наблюдения: | 89/89/89/89 (тип.) (CR≥10) |
---|---|---|---|
Обновленный тариф: | 60Hz | Система сигнализации: | LVDS (2 ch, 8-разрядные), терминал, 30 штырей |
Номинальный ввод напряжения: | Номинальный ввод напряжения | Осветите тип контржурным светом: | 15S4P WLED, часы 30K |
Высокий свет: | 250 панель Nit TFT LCD,21,5 панель дюйма TFT LCD |
Общее описание

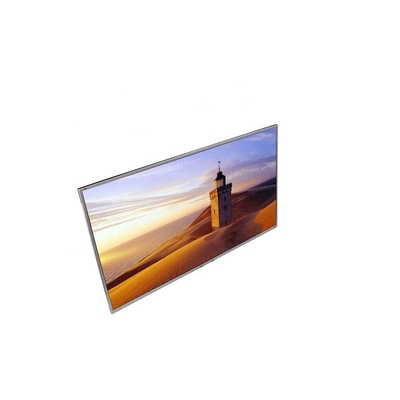

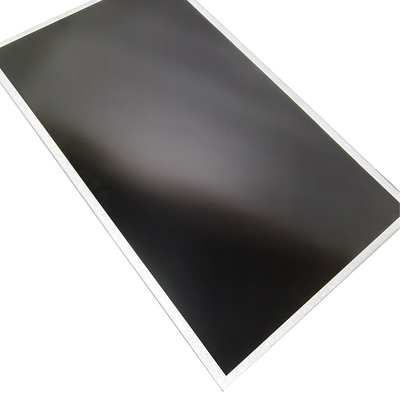

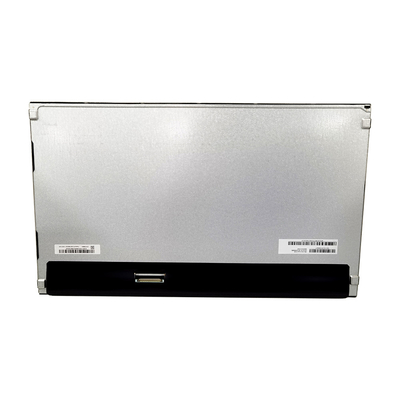

Эта спецификация применяется к 21,5 модулю T215HVN01.1 -Si TFT-LCD цвета дюйма широкому.
Дисплей поддерживает полное HD - 1920 (h) x 1080 (v) форматов экрана и цвета 16.7M (8 битов RGB
ввод данных). Интерфейс входного сигнала двойной - канал LVDS и этот модуль не содержат водителя
доска для освещает контржурным светом.
СПЕЦИФИКАЦИИ
ДЕТАЛИ | Блок | СПЕЦИФИКАЦИИ |
Диагональ экрана | [mm] | 546,86 (21.53") |
Активная область | [mm] | 476,64 (h) x 268,11 (v) |
Пикселы h x v | 1920 (x3) x 1080 | |
Тангаж пиксела | [um] | 248,25 (в одних триаду) x248.25 |
Расположение пиксела | Нашивка R.G.B.Vertical | |
Режим работы монитора | Режим VA, нормально черный | |
Белая яркость (центр) | [cd/m2] | 250 (тип.) |
Фактор контрастности | Тип 3000.) | |
Время на ответ | [msec] | 18ms (тип., включено-выключено) |
Расход энергии (Блок модуля + Backligh LCD) |
[Ватт] |
15,2 тип.) модуль ∶PDD LCD (тип.) =3.1@ полностью белая картина, Fv-60Hz освещает блок контржурным светом: PBLU (тип.) = 12.1@Is =65mA |
Вес | [Граммы] | 1670 |
Размер плана | [mm] | 495,6 (h) x (d) тип 292,2 (v) x10.6. |
Электрический интерфейс | Удваивает - канал LVDS, ввод данных RGB 8 битов | |
Цвет поддержки | цвета 16.7M | |
Поверхностное покрытие | Анти--слепимость, 3H | |
Диапазон температур Работать Хранение (доставка) |
[o c] [o c] |
0 до +50 -20 до +60 |
Соответствие RoHS | Соответствие RoHS | |
Соответствие TCO | Соответствие TCO 6,0 |
Постоянное повреждение может произойти если превышающ следующую максимальную оценку
Описание | MIN. | Максимальный. | Блок | Примечание |
perating температура | 0 | 50 | ПК] | Примечание 2-1 |
Стеклянная температура поверхности (деятельность) | 0 | 65 | reo | Примечание 2-1Function, который судят только |
влажность peration | 5 | 90 | [%RH] | Примечание 2-1 |
Температура хранения | -20 | 60 | ПК] | |
Влажность хранения | 5 | 90 | T%RH] |
Порекомендованный эксплуатационный режим
Символ | Описание | Минута | Тип | Макс | Блок | Примечание |
VDD | Ввод напряжения электропитания | 4,5 | 5 | 5,5 | [Вольт] | |
IDD | Течение входного сигнала электропитания (RMs) | 0,62 | 0,74 | [A] | VDD=5.0V, черная картина, Fv=6OHz | |
0,7 | 0,84 | [A] | VDD=5.0V, черная картина, Fv=75Hz | |||
PDD | Расход энергии VDD | 3,1 | 3,7 | [Ватт] | VDD=5.0V, черная картина, Fv=60Hz | |
3,5 | 4,2 | Ватт] | VDD=5.0V, черная картина, Fv=75Hz | |||
IRush | Inrush настоящий | 3 | [A] | Примечание 3-1 | ||
VDDrp | Позволяемое напряжение тока пульсации VDD | 500 | [mV] | VDD= 5.0V, черная картина, Fv=75Hz |
Последователи показывают блок-схему 21,5 модуля цвета TFT-LCD дюйма.
